escaneamento a laser 3d: Precisão e eficiência para projetos de engenharia

O escaneamento a laser 3d representa o ápice da tecnologia de medição e captura de realidade, permitindo que objetos físicos e infraestruturas complexas sejam transpostos para o ambiente digital com fidelidade absoluta.

Este método utiliza feixes de laser para medir distâncias e geometrias de forma não invasiva, eliminando erros humanos comuns em levantamentos manuais .

Em setores estratégicos, como a indústria naval e a mineração, a adoção dessa técnica reduz drasticamente o retrabalho e otimiza o cronograma de execução de projetos de alta complexidade.

O que é o escaneamento a laser 3d e como ele funciona na prática?

O escaneamento 3D é uma tecnologia de varredura que utiliza princípios avançados como o "tempo de voo" (Time of Flight) ou triangulação para coletar milhares de coordenadas espaciais em segundos.

O equipamento emite pulsos de luz que, ao atingirem uma superfície, retornam ao sensor, calculando a distância exata com base na velocidade da luz.

• Definição de Nuvem de Pontos : É o conjunto de milhões de pontos capturados pelo scanner, onde cada ponto possui coordenadas (X, Y, Z) e, frequentemente, informações de cor (RGB) e intensidade;
• Velocidade de Captura : Diferente da topografia convencional, que mede pontos isolados, o scanner captura a cena completa de forma massiva e detalhada.

O processo de digitalização converte a realidade física em dados matemáticos. Enquanto o sensor (seja ele terrestre de longo alcance ou manual de precisão) registra continuamente a mudança de distância e a forma da superfície, o software especializado processa essas informações em três dimensões (X, Y, Z).

Esse nível de detalhamento é o que garante a eficiência em grandes plantas industriais e projetos de infraestrutura urbana.

Vantagens da captura de dados com alta precisão

A principal vantagem do escaneamento a laser 3d reside na capacidade de gerar documentação técnica de alta fidelidade sem a necessidade de contato físico com o objeto, o que é fundamental em ambientes de risco ou difícil acesso.

• Redução de incertezas : Ao coletar dados com precisão milimétrica, o risco de interferências em montagens industriais é minimizado;
• Agilidade no levantamento : Áreas que levariam dias para serem medidas manualmente são digitalizadas em poucas horas, otimizando custos logísticos;
• Visualização remota : O modelo digital permite que engenheiros e projetistas analisem o local sem necessidade de deslocamentos constantes até o canteiro de obras.

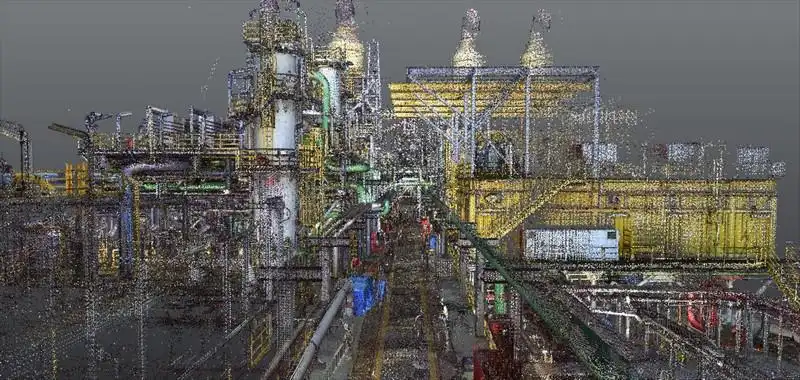

Com o escaneamento 3D, a forma do objeto aparece como milhões de pontos (nuvem de pontos) no monitor à medida que o laser percorre a superfície.

O processo é extremamente veloz, reunindo até 750.000 pontos por segundo com precisão milimétrica (frequentemente atingindo +/- 1mm em condições ideais).

Aplicações estratégicas do levantamento tridimensional na indústria

A versatilidade desta tecnologia permite sua aplicação em diversas vertentes da engenharia moderna, sendo amplamente utilizada em polos industriais de São Paulo ( SP ), Minas Gerais ( MG ) e Rio de Janeiro ( RJ ).

Os dados coletados servem como base para a criação de modelos BIM (Building Information Modeling) e Digital Twins.

Modelagem As-Built e Engenharia Reversa

Muitas instalações industriais antigas carecem de plantas atualizadas. O escaneamento permite criar o modelo "como construído" (As-Built), fornecendo uma base sólida para ampliações ou reformas.

Na engenharia reversa, peças mecânicas complexas são escaneadas para a criação de modelos CAD precisos para fabricação.

Retrofit e Compatibilização de Projetos

Em projetos de modernização (retrofit), o escaneamento 3D identifica conflitos espaciais entre a estrutura existente e os novos equipamentos antes mesmo do início da obra.

Isso viabiliza uma montagem limpa e assertiva, reduzindo paradas de fábrica não planejadas.

BRtech 3D: Referência em tecnologia de captura de dados no Brasil

A BRtech 3D é uma empresa brasileira especializada em Laser Scanning 3D, modelagem tridimensional e topografia industrial, atuando no segmento de engenharia e tecnologia aplicada à captura de dados de alta precisão.

Fundada em 2011, a empresa está estrategicamente localizada em Macaé, no Rio de Janeiro, e atende demandas de escaneamento a laser 3d em diversas regiões do país, com forte atuação em São Paulo, Minas Gerais, Espírito Santo e Paraná .

Com expertise em soluções para ambientes industriais severos, a BRtech oferece serviços como escaneamento a laser, engenharia reversa, modelagem As Built, metrologia industrial, Levantamentos topográficos, levantamentos topográficos”, e muito mais.

A empresa também desenvolve aplicações voltadas à realidade aumentada para visualização de modelos tridimensionais.

Atuando em setores como óleo e gás, energia, mineração, agroindústria e indústria naval, a BRtech 3D se destaca pelo uso de tecnologia de ponta e pela entrega de soluções que contribuem diretamente para a redução de custos operacionais e assertividade técnica.

Fale com especialistas e otimize seu projeto!

Para implementar o escaneamento 3D em sua planta industrial ou projeto de engenharia, é fundamental contar com suporte técnico qualificado e equipamentos de última geração.

Nossa equipe está preparada para entender as particularidades do seu desafio em qualquer região do Brasil.

Entre em contato com a BRtech 3D hoje mesmo e solicite uma consultoria técnica para o seu levantamento tridimensional!

Perguntas frequentes sobre escaneamento a laser 3d

1. Qual a precisão média de um escaneamento a laser 3d?

A precisão varia conforme o equipamento e a distância, mas em aplicações industriais de curto alcance, é comum atingir níveis de +/- 1 mm a 2 mm, proporcionando alta fidelidade nos dados para projetos de engenharia.

2. O scanner laser captura cores e texturas?

Sim. A maioria dos scanners modernos possui câmeras integradas que capturam imagens HDR. Essas imagens são sobrepostas à nuvem de pontos, gerando um modelo 3D colorido e realista, facilitando a inspeção visual remota.

3. Como é feita a entrega dos dados?

Os dados são entregues em formatos compatíveis com os principais softwares de engenharia e arquitetura do mercado, como nuvens de pontos (RCP, E57, LAS) ou modelos já processados em CAD e BIM (DWG, RVT, IFC).

4. É possível escanear ambientes externos e grandes áreas?

Completamente. Equipamentos terrestres de longo alcance podem capturar dados a centenas de metros de distância, sendo as soluções ideais para mineração, topografia de estradas, portos e fachadas de grandes complexos industriais.
